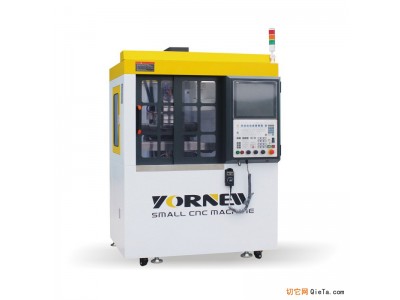

小型教学型五轴加工中心

一、用于教学角度的目标：1、培养学生掌握五轴数控编程与操作技能。2、通过实际加工案例，理解五轴联动加工的原理与应用。3、掌握华中数控系统HNC848的界面操作、参数设置及故障诊断。4、提升学生解决复杂加工问题的能力，为高端制造业输送技术人才。二、教学内容设计1、基础理论教学：五轴数控机床结构与工作原理、 华中数控系统HNC848功能介绍、RTCP技术原理2、编程训练：五轴联动G代码编程（如G43.4、G06.2、G06.4指令）、 宏程序应用、 CAM软件后处理3、上机实操训练：工件装夹与对刀、 五轴联动加工操作（如叶轮、叶片、复杂曲面）、 加工参数优化三、教学优势与特色1、国产化技术：HNC848系统支持国产数控技术，符合国家“智能制造”战略，学生可接触自主可控的工业软件。2、多轴联动功能：支持五轴RTCP、五轴大圆插补等高级功能，满足复杂曲面加工需求。3、模块化设计：HNC848系统界面友好，支持参数化编程与宏变量应用，便于学生理解数控系统底层逻辑。4、安全与成本优势：小型五轴机床占地面积小（仅500 kg左右重量），适合教室或实验室环境，降低教学成本。四、教学实施建议1、分层次教学：初级：五轴基础编程与操作。中级：复杂曲面加工与参数优化。高级：系统故障诊断与热误差补偿。2、校企合作：与本地制造企业合作，提供实际加工案例，增强学生实践能力。3、教学资源：开发HNC848系统操作手册、五轴编程案例库与虚拟仿真软件。五、技术参数重复精度：0.01mm系统分辩率：0.001mm横向（X轴行程）：320mm纵向（Y轴行程）：220mm垂直（Z轴行程）：320mmA轴行程：+30-120°C轴行程：360°第4轴大转速：60rpm/min第5轴大转速：40rpm/min第4/5轴精度：±1°第4/5轴重复精度：20"工作台尺寸：570×170mm/Φ120mm导轨：H级等磨直线导轨锥孔跳动精度：2um大钻孔直径：13mm大铣削直径：13mm刀库：斗笠式10工位轴联动性：5轴联动XYZAC轴电机类型：XYZ轴伺服电机750WAC轴伺服电机：220W数控系统：华中HNC848五轴数控系统RTCP刀尖跟随功能：支持自动对刀功能：支持主轴转速：100-24000 转/分钟主轴锥度：ISO20主轴电机功率：2.2KW整机功率：2.8kw使用气压：0.6Mpa工件冷却方式：水冷循环润滑系统：自动润滑系统使用电源：AC220V/50Hz外形尺寸：1360×990×1800 mm净重：650 kg
